Ортогональная ветроэлектрическая установка с вертикальной осью вращения ОСА-3000-24 (48)
с мощностью 3000 Вт при скорости вращения 150 об./мин. (скорость ветра 10 м/сек)
Начало работы ветроустановки при скорости ветра 3,5 м/сек. и остаточной ёмкости аккумуляторной батареи не менее 50%. Скорость вращения при ветре 3-3,5 м/сек около 65 об/мин. (мощность установки 180 Вт). Зависимость мощности ветроустановки от скорости вращения (ветра) практически линейная. Установка устойчива к штормовым ветрам, шквалам, обледенению, низким температурам, не требует ориентации на ветер. Рабочий диапазон по ветру от 3 до 35 м/сек., по температуре от - 50 до + 60 град. С.

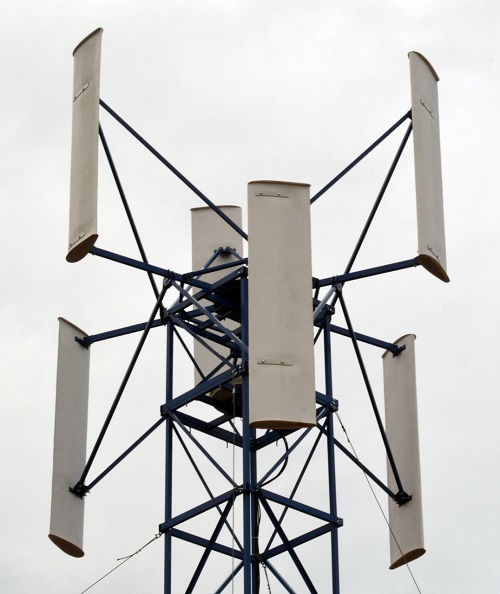

Ротор установки не боится обледенения, налипания снега. Установка при этом сохраняет свою работоспособность. Ротор состоит из двух ярусов – верхнего и нижнего. Лопасти-крылья верхнего яруса сдвинуты относительно крыльев нижнего яруса на 60 градусов по горизонту для обеспечения более лёгкого страгивания и равномерного плавного вращения ротора. Ротор установки изготовлен из стеклопластика и стали. Диаметр ротора 4,2 метра, полная высота – 4 метра. Установка выполнена по схеме прямого привода от ротора на генератор, что обеспечивает высокую надёжность и простоту конструкции. Для изготовления вертикальных крыльев используется стеклопластик. Оснастка ротора – стальной профильный металлопрокат и тросовые растяжки лопастей - крыльев. Покраска элементов установки осуществляется в покрасочной камере методом погружения в покрасочную ванну, что обеспечивает равномерное качественное окрашивание деталей, в том числе изнутри.

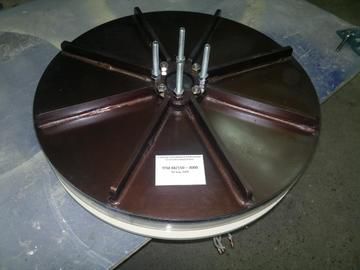

Генератор установки на постоянных магнитах NeFeB, без коллектора, щёточного механизма, трёхфазный, переменного напряжения. защищённый от воздействий окружающей среды. Низкое внутреннее сопротивление обмоток генератора сопоставимо с внутренним сопротивлением аккумуляторной батареи, что обеспечивает начало заряда аккумуляторов при минимальном напряжении. Генератор не требует контроля и постоянного обслуживания. Подшипниковый узел ступицы генератора герметичен. При отсутствии повреждений корпуса генератора и подшипникового узла смазка подшипников обеспечивает ресурс работы до 15 лет без пополнения или замены смазки. Вес генератора 60 кг. Момент страгивания около 12 Нм.
Прибор управления - контроллер заряда автоматически поддерживает оптимальное напряжение и зарядный ток аккумуляторной батареи. Схема управления отключает линию заряда аккумуляторной батареи при достижении верхнего предельного значения напряжения на батарее. Торможение ротора не требуется из-за его аэродинамических характеристик. При отключенной линии заряда батареи ротор работает на холостом ходу. С падением напряжения на аккумуляторах до 27,5 Вольт автоматически подключается линия заряда и генератор, имея в этот момент высокие обороты, сразу же выдаёт хороший зарядный ток на аккумуляторы. Таким образом, ротору установки нет необходимости разгоняться после торможения, что также повышает КПД установки. Прибор управления имеет встроенные вольтметр и амперметр, отображающие в текущем режиме величины зарядного тока и напряжения на Аккумуляторной батарее.
Расчётный срок эксплуатации генератора и установки не менее 15 лет. Техническое обслуживание установки 1 раз в год. Вес установки не более 170 кг.
Мачта ветроустановки- секционная, из стальных профильных труб и стального уголка. Высота одной секции 1.0 метр, сторона секции 1,0 метр. Элементы мачты загрунтованы и окрашены краской для металлоконструкций методом погружения в окрасочную ванну. Сборка мачты осуществляется при помощи болтов и гаек без использования дополнительных устройств. Высота мачты может составлять до 20 метров.
Вес одной секции 30 кг., длина наибольшей детали мачты 1,2 метра. Крепление мачты на грунте при помощи анкеров, установленных в бетонных шурфах глубиной до 80 см, и тросов-растяжек с талрепами, регулирующими натяжение.
Обслуживание ветроустановки ОСА-3000-24 (48) один раз в год, включает в себя:
- проверку затяжки болтовых соединений ротора и мачты;
- проверку контактов генератор- прибор управления – аккумуляторы:
- проверку исправного состояния отдельных аккумуляторов в батарее.
Установка отличается высокой надёжностью, большим ресурсом работы, легкостью монтажа (демонтажа), отсутствием элементов зарубежных производителей.
Ветряная электростанция «ОСА 3000-24»

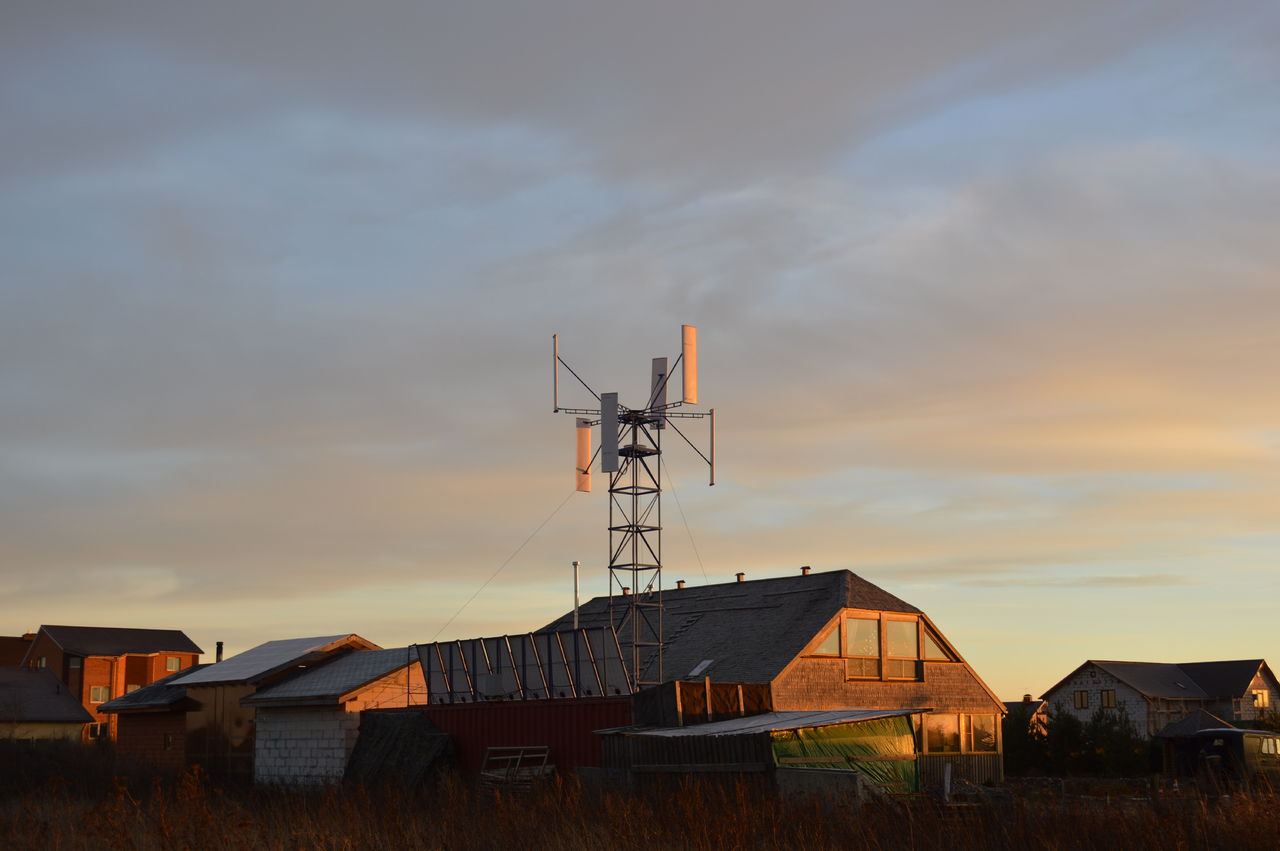

Ветряная электростанция «ОСА 3000-24» - устройство, предназначенное для выработки электроэнергии, путем преобразования энергии ветра в электрическую, мощностью 3000 Вт. Данное устройство подходит как для бытового, так и для промышленного использования. Ветроэлектростанция может устанавливаться на стационарную секционную мачту высотой до 15 метров. Минимальная допустимая высота мачты 4 м. Питание потребителей от электростанции осуществляется через аккумуляторную батарею напряжением 24В, что исключает перебои в работе потребителей и позволяет системе автономно работать при отсутствии ветра. Выходная сеть от ветряной электростанции может быть либо 24В, постоянного тока, либо 220В, однофазного переменного тока, мощностью до 9 кВт, в зависимости от установленного преобразователя напряжения (инвертора). Данная модель ветряной электростанции имеет очень низкий уровень шума во время работы и достаточно большую мощность, что сделало ее самой популярной среди клиентов, устанавливающих систему альтернативного энергоснабжения в загородных домах. В комплексе с фотоэлектрическими модулями, «ОСА 3000-24», может являться основным источником электроэнергии, даже на достаточно энергоемких объектах. Ветряная электростанция, по желанию, может изготавливаться в модификации «Север», имеющей большую прочность конструкции и меньший диаметр ротора, для работы в регионах с большой ветровой нагрузкой (средняя скорость ветра от 6 м/с).
Состав ветряной электростанции «ОСА 3000-24»
1. Ротор ;
2. Генератор ГВУ 3000-24;
3. Контроллер «ОСА 3000»
Технические характеристики
|
1.
|
Число лопастей
|
6
|
|
2.
|
Диаметр ротора
|
3,8 м (мод3,4 м)
|
|
3.
|
Высота ротора
|
4,0 м
|
|
4.
|
Момент ротора
|
205 Н/м
|
|
5.
|
Номинальная мощность
|
3000 Вт
|
|
6.
|
Начало заряда, при ветре
|
3 м/с
|
|
7.
|
Максимальная скорость ветра
|
35 м/с (мод 45 м/с)
|
|
8.
|
Рабочее напряжение системы
|
24 В
|
|
9.
|
Максимальное число оборотов ротора
|
160 об/мин (мод 200 об/мин)
|
|
10.
|
Допустимая емкость аккумуляторной батареи
|
1000 А.ч.
|
Применение
1. Бытовое использование;
2. Промышленное использование (нефтепроводы, газопроводы);
3. Резервная система электроснабжения;
4. Основная система энергоснабжения;
5. Дорожные службы;
6. Туристические базы;
7. С/х и фермерские хозяйства;
Преимущества
1. Надежность;
2. Высокая прочность;
3. Простота в эксплуатации;
4. Низкий уровень шума при работе;
5. Большая мощность;
Дополнительное необходимое оборудование
1. Аккумуляторная батарея, емкостью от 400 до 1000 А.ч.
2. Кабель соединительный КГ 3-16 (до 30 м);
3. Инвертор с входным напряжением 24В, мощностью до 9 кВт;
Дополнительное оборудование
1. Мачта секционная стационарная, высотой до 15 м;
2. Перемычки аккумуляторные;
3. Фотоэлектрические модули ФЭМ, любой мощности;
4. Контроллер ФЭМ ( в зависимости от числа фотомодулей);
|
